Hva er fordelene med purkeformer med flere kamre?

Utformingen av såformer med flere kammertar hensyn til optimalisering av strømmen av aluminiumsvann, for å sikre jevnhet under fylling og kjøling, og produsere høykvalitets aluminiumsblokker. Og hvert kammer har en mate- og utløpsport, som reduserer aluminiumsvannkjølingstiden mens den fungerer jevnt, og purkeformene med flere kammer kan behandle flere aluminiumsvannblokker samtidig, noe som reduserer produksjonstiden og menneskelige ressursbehov, noe som gir betydelige økonomiske fordeler til støperiet. Deretter vil vi snakke om fordelene med purkeformer med flere kamre.

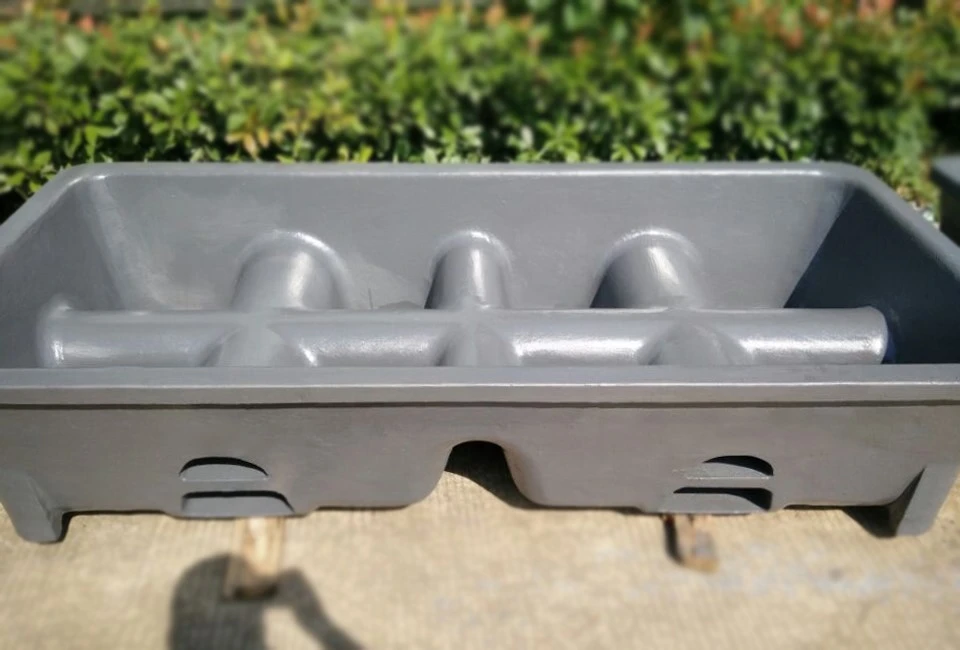

En purkeform med flere hulrom er en spesialisert type mugg som inneholder to eller flere mugginntrykk i kappen og draget. Her er en oversikt over hvordan enSåformer med flere kamrevirker:

Flere mugginntrykk:Ulik single-pit molds, som produserer ett fremspring per form, har en multi-cavity purkeform noen få forminntrykk organisert i en bestemt design. Denne designen fremmer spredning mellom hulrommene, tar hensyn til effektiv utnyttelse av rommet og begrenser den generelle størrelsen på formen.

Ensartet fôringssystem:For å sikre jevn metallflyt til hvert hulrom, brukes et enkelt innløp og løpesystem for å mate alle hulrommene i formen. Innløpet fyller ut som hovedkanalen som det flytende metallet kommer inn i formen, mens sprinterne tilpasser metallet til hvert enkelt hulrom.

Distribusjon av metall:Innganger, som er små åpninger som fører inn i hvert hulrom, er strategisk plassert for å fordele det smeltede metallet jevnt over alle forminntrykkene. Dette sikrer at hvert hulrom fylles jevnt, noe som resulterer i jevn støpekvalitet.

Riktig ventilasjon:Tilfredsstillende utlufting er viktig i purkeformer med flere kammer for å tillate gasser å unnslippe fra alle områder av formen. Riktig utformede ventiler bidrar til å forhindre defekter som gassporøsitet og sikrer kvaliteten på støpegodset.

Effektiv utvinning:Når metallet har stivnet og det utstikkende systemet er ferdig, blir støpegodset trukket ut av formen. I noen produksjonsoperasjoner er denne prosessen automatisert, ved å bruke maskiner eller roboter for å fjerne støpegodset fra formen effektivt.

Ved å bruke en purkeformer med flere kammer, kan produsenter øke produktiviteten betydelig ved å produsere flere kvalitetsstøpegods i en enkelt støpesyklus. Bruken av et ensartet matesystem, riktig metallfordeling og effektiv ventilering sikrer jevn støpekvalitet i alle hulrom.

Den grunnleggende fordelen med å bruke støpeformer med flere hulrom er det enorme løftet i ferdigheter og resultatet fremstod annerledes i forhold til støpeformer med enkelt hulrom. Her er de viktigste produktivitetsfordelene vedSåformer med flere kamre:

Økt utgang:Muggformer med flere hulrom vurderer samtidig dannelse av forskjellige støpegods i en enkelt form, noe som fører til en betydelig utvidelse i utbytte. For eksempel kan en 4-kavitetsform muligens skape fire ganger antallet støpinger som en enkelt-hulromsform innenfor en lignende håndteringstid og arbeidsforetak.

Redusert støpetid:Når flere hulrom fylles samtidig, reduseres den generelle trimmetiden per fremspring i støpeformer med flere hulrom. Denne effektivitetsforbedringen bidrar til raskere syklustider og økt produksjonsgjennomstrømning.

Optimalisert smelteovnstid:Multi-hulromsformer bidrar til å minimere tiden som kreves for å smelte metall i ovnen per produsert stykke. Evnen til å støpe flere deler i en syklus gir mer effektiv utnyttelse av smelteutstyr og energiressurser.

Redusert etterarbeid:Ved å produsere flere støpegods i en enkelt støpeform, reduserer støpeformer med flere hulrom mengden etterarbeid som kreves per del. Dette fører til besparelser i lønnskostnader og effektiviserer behandlingsfasen etter støping.

Akselerert mønsterkostnadsamortisering:Det høyere produksjonsvolumet som kan oppnås med støpeformer med flere hulrom gir raskere amortisering av mønsterkostnadene over et større antall støpegods. Denne kostnadseffektivitetsfordelen forbedrer den generelle lønnsomheten til støpeoperasjoner.

Masseproduksjonsevne:Former med flere hulrom er passende for situasjoner med høyt volum hvor raskt resultat er avgjørende. Kapasiteten til effektivt å produsere ulike kvalitetsstøpegods i mer begrensede tidsperioder gjør det mulig for produsenter å tilfredsstille behov produktivt og virkelig.

Oppsummert gir bruken av støpeformer med flere hulrom betydelige produktivitetsfordeler, inkludert økt produksjon, redusert støpetid, optimalisert ovnsutnyttelse, redusert etterbehandlingsarbeid, akselerert mønsterkostnadsdekning og forbedrede muligheter for masseproduksjon. Disse fordelene gjør støpeformer med flere hulrom til en verdifull ressurs for å øke effektiviteten og konkurranseevnen i støpeoperasjoner.

Den vellykkede implementeringen av purkeformer med flere kammer er avhengig av grundige designbetraktninger for å maksimere fordelene deres. Her er de viktigste plankomponentene som bør vurderes:

Balanserte strømningsbaner og innløpsstørrelse:Det er avgjørende å etablere balanserte strømningsbaner og inntak av passende størrelse for å forhindre for tidlig frysing av det smeltede metallet inne i hulrommene. Dette sikrer jevn fylling av alle avtrykk og forhindrer defekter som ufullstendige avstøpninger.

Tilstrekkelige ventiler for gasser:Riktige ventilasjonsarrangementer må innarbeides for å lette utslipp av gasser fra alle avtrykk. Overbevisende ventilasjon forhindrer gassrelatert avvik, som porøsitet, og garanterer påliteligheten til støpegodsene i hvert hulrom.

Strategisk plassering av stigerør og kjølere:Stigerør og kjølere bør være strategisk posisjonert for å effektivt mate alle hulrom, fremme konsekvent størkning og redusere sannsynligheten for krympingsrelaterte defekter. Dette sikrer jevn avkjøling og størkning på tvers av alle forminntrykk.

Forbedret stivhet:Former med flere hulrom bør planlegges med utvidet fleksibilitet for å tåle belastningen påført av det flytende metallet på forskjellige fronter. Denne underliggende påliteligheten er grunnleggende for å holde tritt med respektabiliteten til formen under projeksjonssystemet.

Redegjørelse for høyere svinnbelastninger:Planen bør representere høyere krympebelastninger som oppstår på grunn av ulike problemområder inne i formen. Ved å ta hensyn til disse variablene, kan gamblingen av svinn-relaterte absconds, som pauser eller vridninger, lindres.

Standardiserte visninger for kvalitetskonsistens:Standardisering av avtrykkene på tvers av alle hulrom sikrer konsistens i kvaliteten på støpene. Dette inkluderer å opprettholde konsistente dimensjoner, overflatebehandlinger og andre kritiske egenskaper.

Rene skillelinjer for muggseparasjon:Utforming av enkle skillelinjer letter ren separasjon av formhalvdelene under ekstraksjonen av støpegodset. Dette forenkler avformingsprosessen og bidrar til total effektivitet.

Gjennomtenkt og grundig design er avgjørende for å sikre produksjon av lydstøpegods på tvers av hvert hulrom uten defekter. Bruk av avanserte simulerings- og modelleringsverktøy kan hjelpe til med å optimalisere layout og konfigurasjon avSåformer med flere kamre, som til syvende og sist bidrar til vellykket implementering og ytelse.

Mens støpeformer med flere hulrom gir kritiske fordeler, følger de også med spesifikke hindringer som bør tenkes på:

Økt kompleksitet i design:En restriksjon for søeformer med flere hulrom er den oppløftede komplisiteten i å planlegge porter, ventilere og ta vare på rammer for flere hulrom. Å sikre ensartet metallflyt og størkning på tvers av alle hulrom krever nøye ingeniørarbeid og grundige designbetraktninger.

Høyere feilrater:Forutsatt at et hvilket som helst segment av formen er underfylt eller sultet under projeksjonssystemet, kan det føre til høyere ufullkommenhet i de opprettede delene. Å holde tritt med pålitelig fylling og herding i alle groper er grunnleggende for å holde seg unna ufullkommenheter som krymping, porøsitet eller mangelfulle støpegods.

Kostnader ved større verktøy:Opprettelsen av støpeformer med flere hulrom inkluderer regelmessig større verktøy og støpeformer, noe som kan gi høyere monteringskostnader sammenlignet med støpeformer med enkelt hulrom. Den underliggende interessen for verktøy og utstyr kan være betydelig, noe som påvirker de generelle kostnadene ved å lage.

Vanskeligheter med å produsere varierte rollebesetninger:Multi-kavitetsformer kan møte utfordringer med å produsere varierte støpegods i hvert hulrom samtidig. Designbegrensningene og kravene til ensartethet på tvers av alle hulrom kan begrense fleksibiliteten til å lage forskjellige deler i samme form.

Potensial for termiske ubalanser:Varme uregelmessige egenskaper inne i støpeformer med flere hulrom kan føre til skjev avkjøling og herding av det flytende metallet, noe som forårsaker indre belastninger og lagfeil i støpegodset. Å overvåke varme elementer på tvers av ulike segmenter er en kritisk test.

Størrelses- og vektbegrensninger:Søyformer med flere hulrom kan ha begrensninger på størrelsen og vekten på forvirrende deler som effektivt kan lages. Store, intrikate komponenter kan utgjøre utfordringer når det gjelder formdesign, materialflyt og strukturell integritet over flere hulrom.

Kontroll av metallegenskaper:Å garantere stabile metallegenskaper, som temperatur, organisering og mekaniske kvaliteter, på tvers av alle segmenter av en form med flere hulrom kan utfordre. Variasjoner i metallegenskaper kan påvirke kvaliteten og utførelsen av støpegodset.

Å adressere disse begrensningene krever ekstra ingeniørarbeid, grundig prosesskontroll og nøye vurdering av produksjonsbehov og deldesign. Det er viktig å vurdere gjennomførbarheten og det praktiske ved bruk av søeformer med flere hulrom for å maksimere fordelene, samtidig som potensielle utfordringer og begrensninger reduseres.

For middels til høye produksjonsvolumer,Såformer med flere kamreøke produktiviteten og effektiviteten betraktelig. Designere må imidlertid ta hensyn til kompleksiteten ved å balansere flere inntrykk og redusere potensielle defekter gjennom simulering og strenghet. Når de implementeres vellykket, resulterer støpeformer med flere hulrom i betydelige gevinster for støperier som tar sikte på å øke produksjonen samtidig som kostnadene reduseres. Ønsker du å vite mer om våre purkeformer, kontakt oss påtech@huan-org.

Referanser:

Beeley, P. (2001). Støperiteknologi. Oxford, Boston: Butterworth-Heinemann.

Brown, JR (2000). Foseco jernstøperimannshåndbok. Oxford, Boston: Butterworth-Heinemann.

Jain, PL (2009). Prinsipper for støperiteknologi. New Delhi: Tata McGraw-Hill Education.

Jones, S. (2002). Fremskritt innen skallformingsmaterialer og prosesser. Transactions of the Institute of Marine Engineers, 114(2), 77-83.

Kalpakjian, S. & Schmid, SR (2014). Produksjonsteknikk og teknologi. Upper Saddle River, NJ: Pearson.
